DK_START_GW1N-LV4LQ144C6I5_V1.1

Previous Name: DK-START-GW1N4

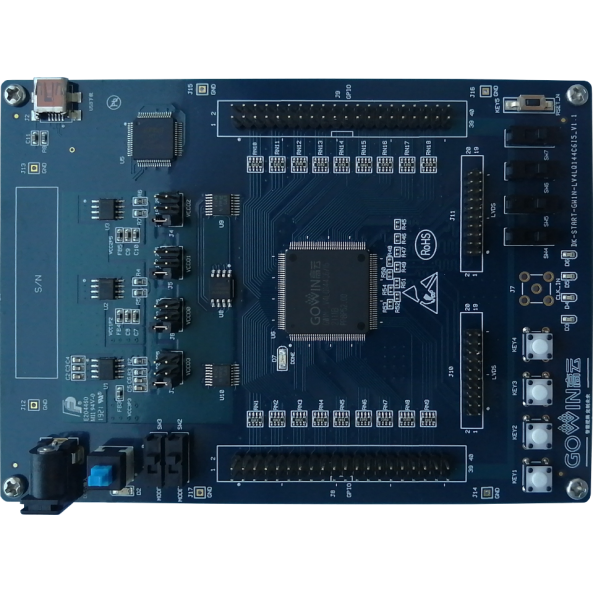

DK_START_GW1N-LV4LQ144C6I5_V1.1

DK_START_GW1N-LV4LQ144C6I5_V1.1開発ボードは、GOWIN LittleBee™ FPGAファミリー製品を採用しています。低消費電力、インスタントスタートアップ、高セキュリティ、低コスト、簡単な拡張などの機能により、学習コストを効果的に削減し、プログラマブル・ロジック・デバイスのデザインと開発を容易にします。



2つのGPIOポートと2つのLVDSポートを統合したDK_START_GW1N-LV4LQ144C6I5_V1.1開発ボードは、柔軟なVCCOレギュレーション(3.3V、2.5V、および1.2V)を通じて高集積性と安定した動作性能を備えたハードウェア評価およびテストプラットフォームを提供します。 さらに、開発ボードには、開発者や愛好家が使用できるスライドスイッチ、キースイッチ、クロック、LEDなども設置されています。



豊富なGPIOリソースにより、開発ボードをビデオドーターボードと組み合わせることで、画像サンプリングシステムやその他の関連システムを設計するメインボードとして使用できます。 AD / DA産業用ドーターボードと組み合わせることで、モーションコントロールのシステムデザインを実現できます。 ディスプレイドーターボードと組み合わせることで、ヒューマンコンピュータインターフェースと画像処理を実現できます。





ドキュメントをダウンロード
Schematic DK_START_GW1N-LV4LQ144C6I5_V1.1_schematic ダウンロード
Schematic Gowin FPGA最小システム回路図 ダウンロード
BSDL BSDL ダウンロード
SCH Symbol Gowin FPGA SCH Symbol ダウンロード
User Guide DK_START_GW1N-LV4LQ144C6I5_V1.1 Development Board User Guide ダウンロード
